ТОНУС

Тонус — это специализированный программный модуль для создания и анализа сечений на основе теории тонкостенных стержней.

Формирование сечений

Графический интерфейс программы позволяет строить тонкостенные сечения произвольной формы, включая как замкнутые, так и открытые контуры.

Создание сечений возможно тремя основными способами:

• Использование встроенной библиотеки параметрических сечений через кнопку «Создать стандартное сечение» — дополнено широким выбором тонкостенных профилей.
• Ручное черчение сечения с помощью инструментов верхнего меню, реализующее подход двумерного конструирования.

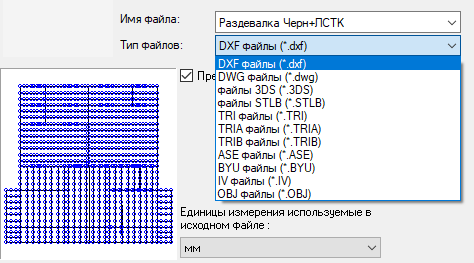

• Импорт геометрии из внешних файлов. Поддерживается около 10 графических форматов, включая DXF и DWG.

Результаты расчётов

В результате работы программы могут быть получены следующие характеристики:

• Площадь поперечного сечения
• Моменты инерции
• Радиусы инерции
• Моменты сопротивления
• Крутильные и секториальные характеристики
• Координаты центра изгиба

Сертификация

Программа Тонус сертифицирована и имеет Сертификат соответствия № РОСС RU.04ПЛК0.ОС01.

Входит в состав комплекса SCAD Office и зарегистрирована в Едином реестре российских программ для ЭВМ и баз данных: № 2270.

Дополнительные возможности

Тонус поддерживает отображение полей нормальных напряжений при заданных внутренних усилиях. Также доступны построения эпюр касательных и эквивалентных напряжений.

Результаты работы

По итогам расчёта формируется отчет в формате RTF (Rich Text Format). Программа автоматически запускает приложение, ассоциированное с этим форматом (например, MS Word или WordPad).

Интеграция с другими системами

Результаты могут быть экспортированы в:

• Вычислительный комплекс SCAD++
• Систему расчёта стальных конструкций КРИСТАЛЛ
• Систему анализа и расчета ВеСТ

Дополнительно реализована прямая передача данных в программу Сезам через специальную кнопку в интерфейсе.
