SCAD++ — это современный программный комплекс для прочностного анализа несущих конструкций на основе метода конечных элементов (МКЭ). Благодаря интеграции с популярными CAD-системами и BIM-платформами, он легко встраивается в процесс проектирования. Гибкость системы позволяет расширять её функционал с помощью пользовательских приложений, разработанных на основе API или плагинов.

Ключевые возможности SCAD++

1. Высокопроизводительные расчеты

• Решение задач большой размерности (миллионы степеней свободы) в линейной и нелинейной постановке (геометрически и физически нелинейные задачи).
• Динамические расчеты:
  • Сейсмические воздействия (включая 6-компонентные акселерограммы).
  • Пульсация ветра, гармонические колебания, ударные нагрузки.
  • Прямое интегрирование уравнений движения с учетом демпфирования.

2. Комплексный анализ конструкций

• Проверка устойчивости.
• Формирование расчетных сочетаний усилий.
• Оценка напряженного состояния по различным теориям прочности.
• Учет последовательности возведения (монтажный анализ).
• Анализ амплитудно-частотных характеристик.
• Расчет преднапряженных элементов.

3. Соответствие нормативным требованиям

• Комбинации нагрузок по СП 20.13330, EN 1991, ДБН В.1.2-2.
• Расчет железобетонных конструкций (СП 63.13330, EN 1992-1-1):
  • Подбор арматуры.
  • Проверка на продавливание плит.
• Расчет стальных конструкций (СП 16.13330, EN 1993, ДБН В2.6-198):
  • Включая ЛСТК (по СП 260.1325800 и EN 1993-1-3).
• Огнестойкость:
  • Железобетон (СТО 36554501-006-2006).
  • Сталь (EN 1993-1-2, ДСТУ-Н Б В.2.6-11).
• Сейсмические расчеты по нормам РФ, EN, ДБН, СНГ.

Режимы работы SCAD++

1. Стандарт – классический расчет по одной МКЭ-модели.
2. Вариация моделей – одновременный анализ нескольких топологически схожих моделей.
3. Монтаж – моделирование поэтапного возведения конструкции.
4. Форум – автоматическое преобразование укрупненных моделей в МКЭ-схему.

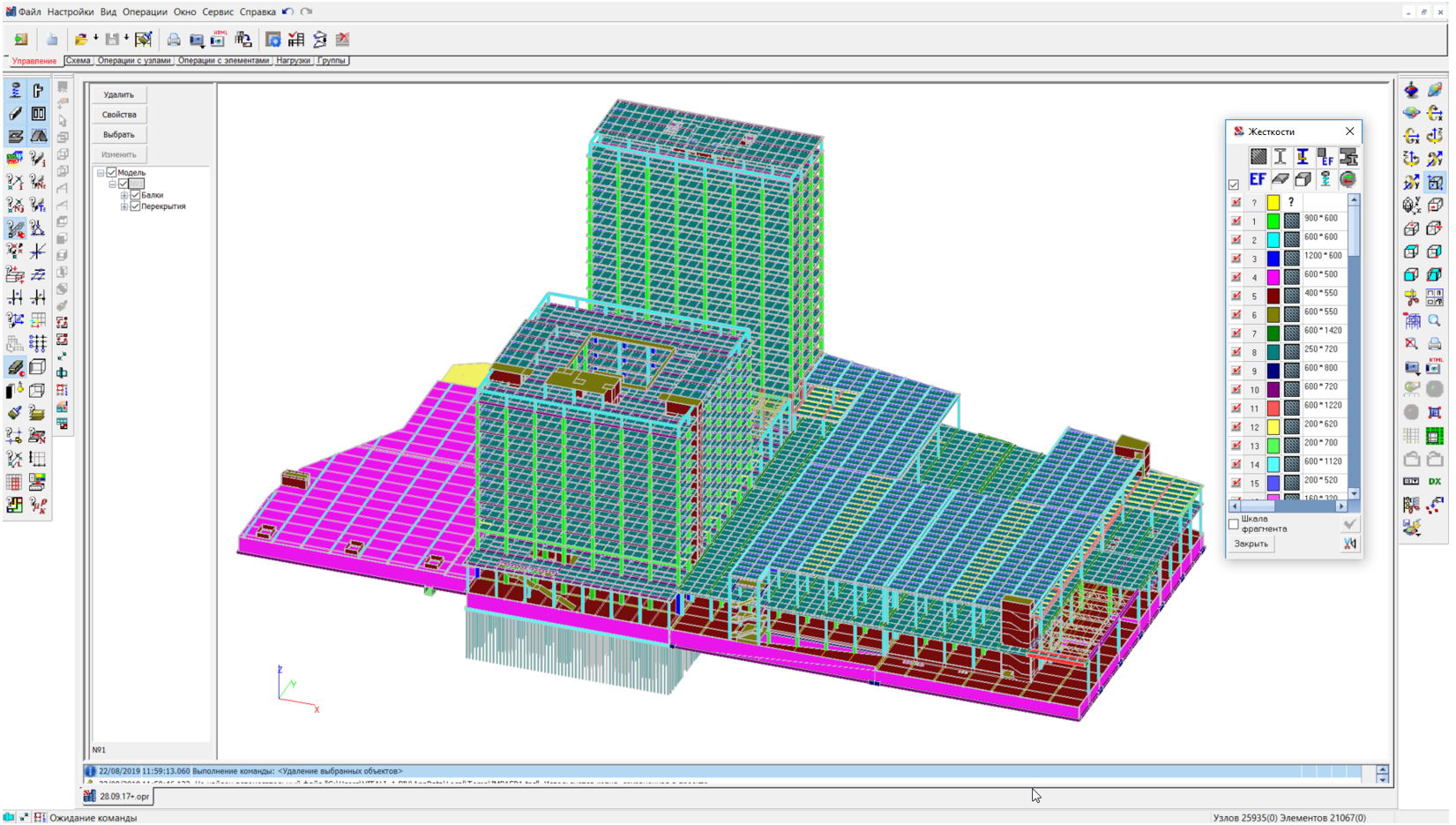

Графический интерфейс и моделирование

• MDI-интерфейс (Multi Document Interface) позволяет работать с несколькими задачами одновременно.

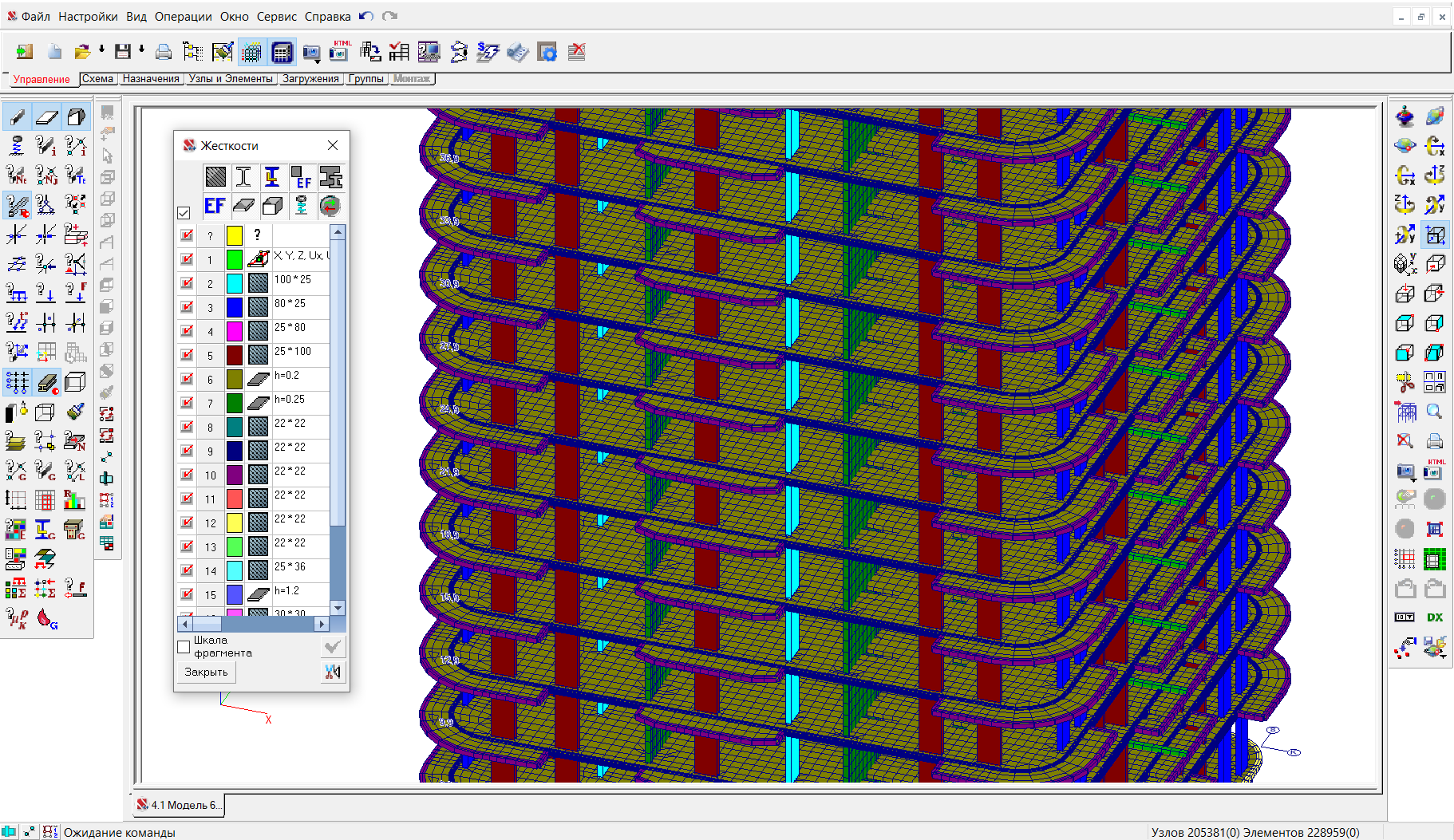

• Библиотека конечных элементов:
  • Стержни, пластины, объемные элементы.
  • Специальные элементы (упругие связи, жесткие тела, ванты, демпферы).
• Гибкое моделирование:
  • Параметрические прототипы (рамы, фермы, оболочки и др.).
  • Автоматическая генерация сетки.
  • Импорт из CAD (ArchiCAD, Revit, Tekla) и форматов DXF, DWG, IFC.
  • Пользовательские скрипты на JScript для автоматизации.

Прикладные задачи

• Линейный и нелинейный анализ НДС.
• Динамика (собственные колебания, прямая интеграция).
• Расчет на прогрессирующее обрушение.
• Подбор и проверка армирования.
• Экспертиза огнестойкости.

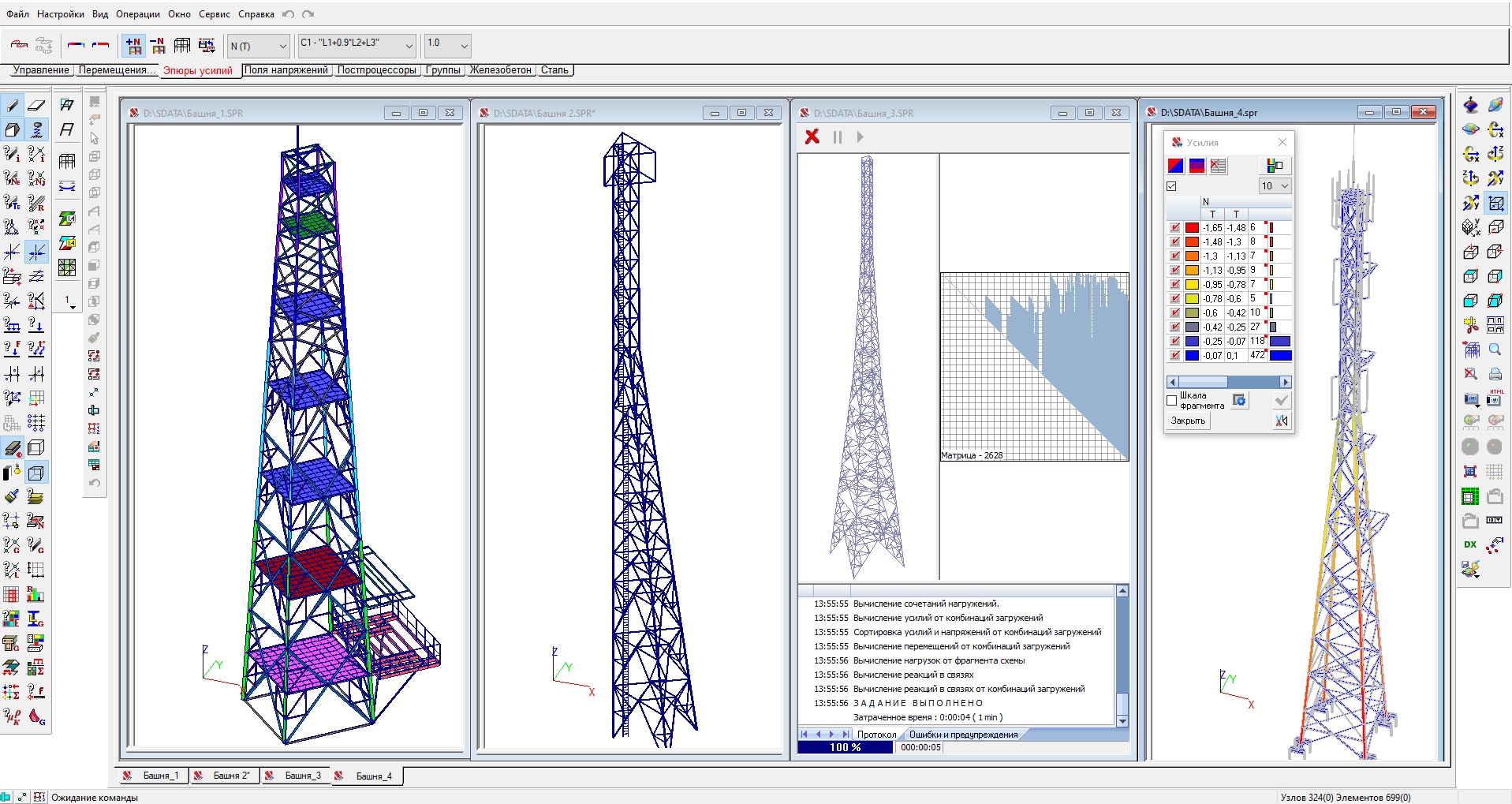

Визуализация и экспорт результатов

• Графическое представление:
  • Деформированные схемы, эпюры, изополя.
  • Анимация колебаний и деформаций.
• Табличные отчеты с экспортом в Word и Excel.

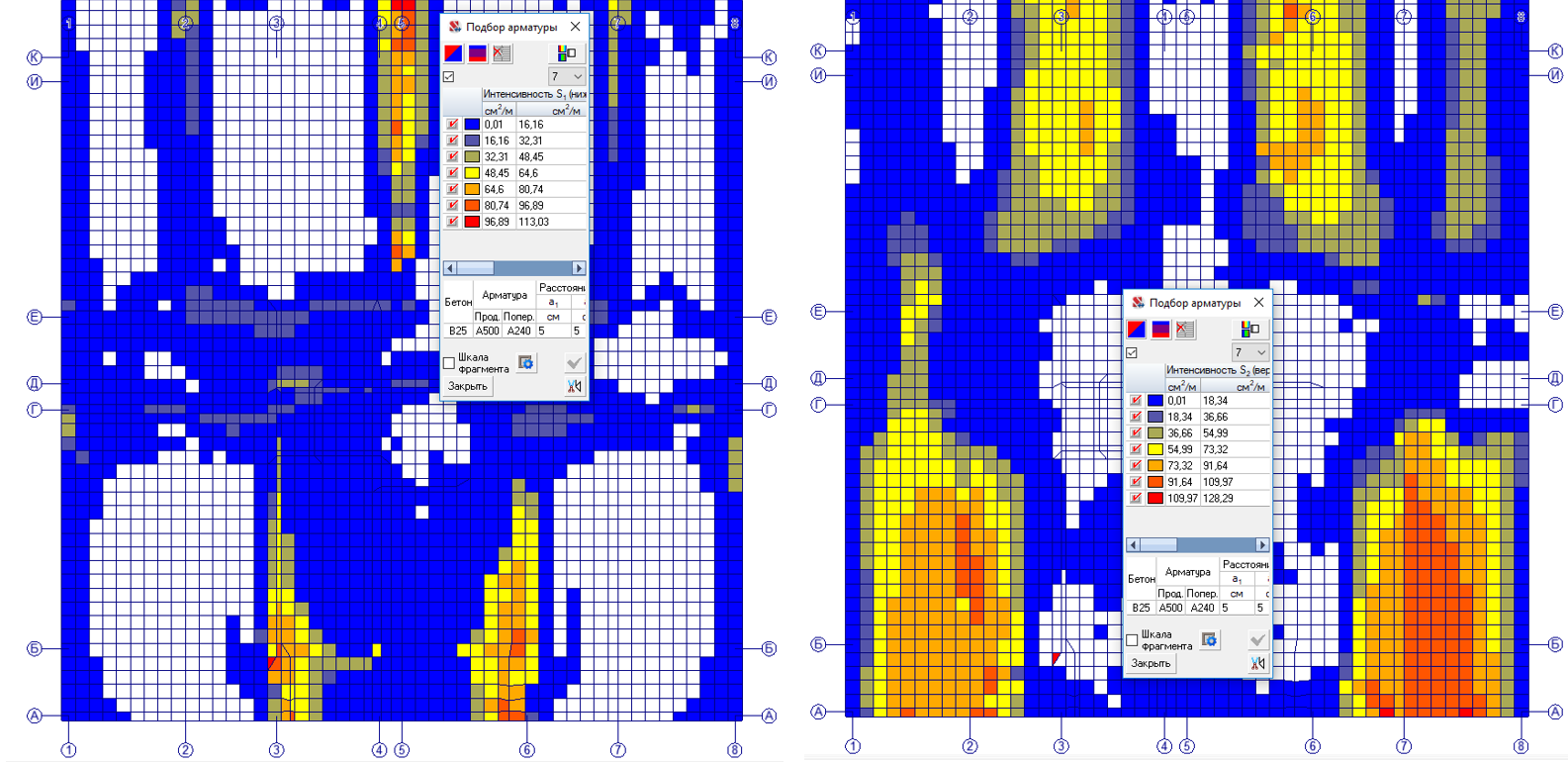

• Карты армирования с передачей в AllPlan.

Интеграция с другими программами

• Универсальные форматы: IFC, CIS/2, DXF, DWG.
• Совместимость с ANSYS, STAAD, Abaqus, Femap.
• Плагины для Revit, ArchiCAD, Tekla, Renga.
• Импорт геологии (КРЕДО ГЕОЛОГИЯ → КРОСС).

SCAD++ — это надежный инструмент для инженеров, сочетающий мощные расчетные методы, удобный интерфейс и широкие возможности интеграции.

.
