Конструктор сечений

«Конструктор сечений» предназначен для создания произвольных составных сечений на основе стальных прокатных профилей и листов, а также для вычисления их геометрических параметров, необходимых для дальнейших инженерных расчетов. Расчеты производятся согласно классическим методам сопротивления материалов. Приближенное значение момента инерции при свободном кручении определяется как сумма аналогичных характеристик всех включённых профилей.

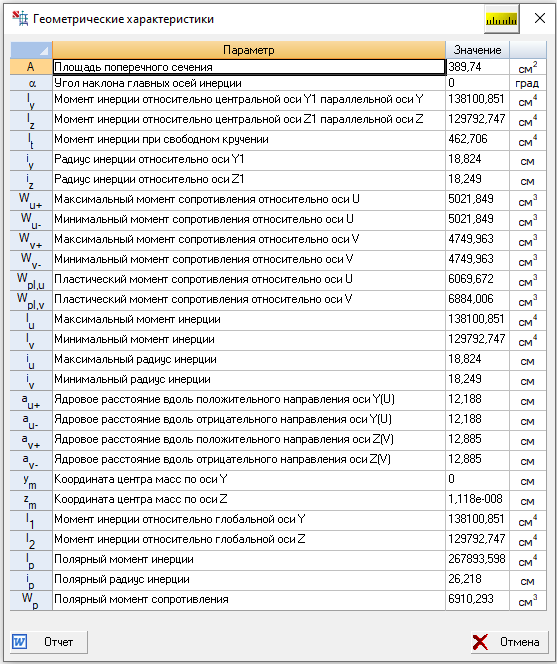

Вычисляемые характеристики сечения

• Площадь поперечного сечения (A);
• Моменты инерции Iy и Iz относительно центральных осей Y и Z;
• Радиусы инерции iy и iz;
• Момент инерции при свободном кручении (It);
• Координаты центра тяжести;
• Угол α между главными центральными осями U и Y;
• Максимальные и минимальные моменты инерции (Iu, Iv);
• Максимальные и минимальные радиусы инерции (iu, iv);
• Моменты сопротивления Wu+, Wu−, Wv+, Wv−;
• Ядровые расстояния au+, au−, av+, av−.

Сертификация

Сателлит «Конструктор сечений» имеет Сертификат соответствия № РОСС RU.04ПЛК0.ОС01.

Программный комплекс SCAD Office включен в Единый реестр российских программ под № 2270.

Методы сборки сложных сечений

Программа предлагает следующие способы соединения элементов в единое сечение:

• Присоединение к опорному узлу существующего элемента;
• Присоединение к точке с заданными координатами Y и Z;
• Совмещение по линиям между двумя опорными точками.

Ориентация новых элементов зависит от выбранного способа соединения. Контроль размеров сечения осуществляется автоматически.

Дополнительные функции

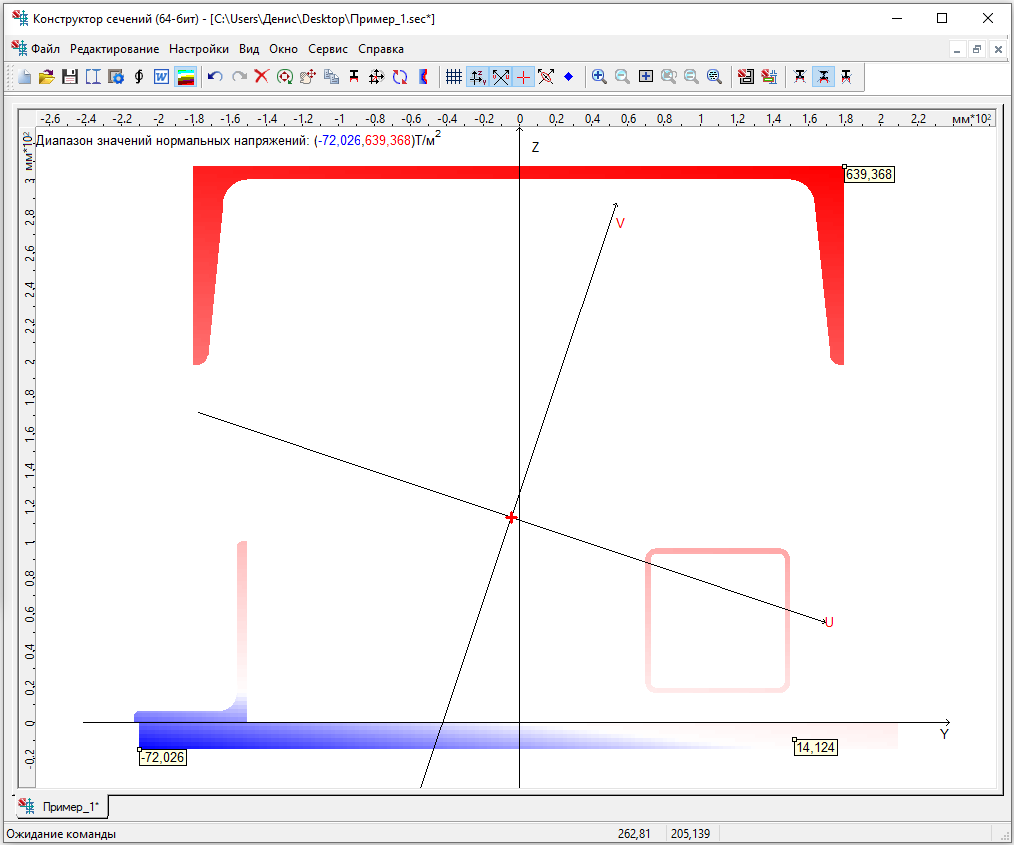

Программа позволяет визуализировать изополя нормальных напряжений. Для этого вводятся усилия: моменты Mu и Mv (относительно главных осей) и нормальная сила, приложенная в центр тяжести. Значения напряжений отображаются по наведению курсора, а экстремальные значения — всегда.

Выходные данные

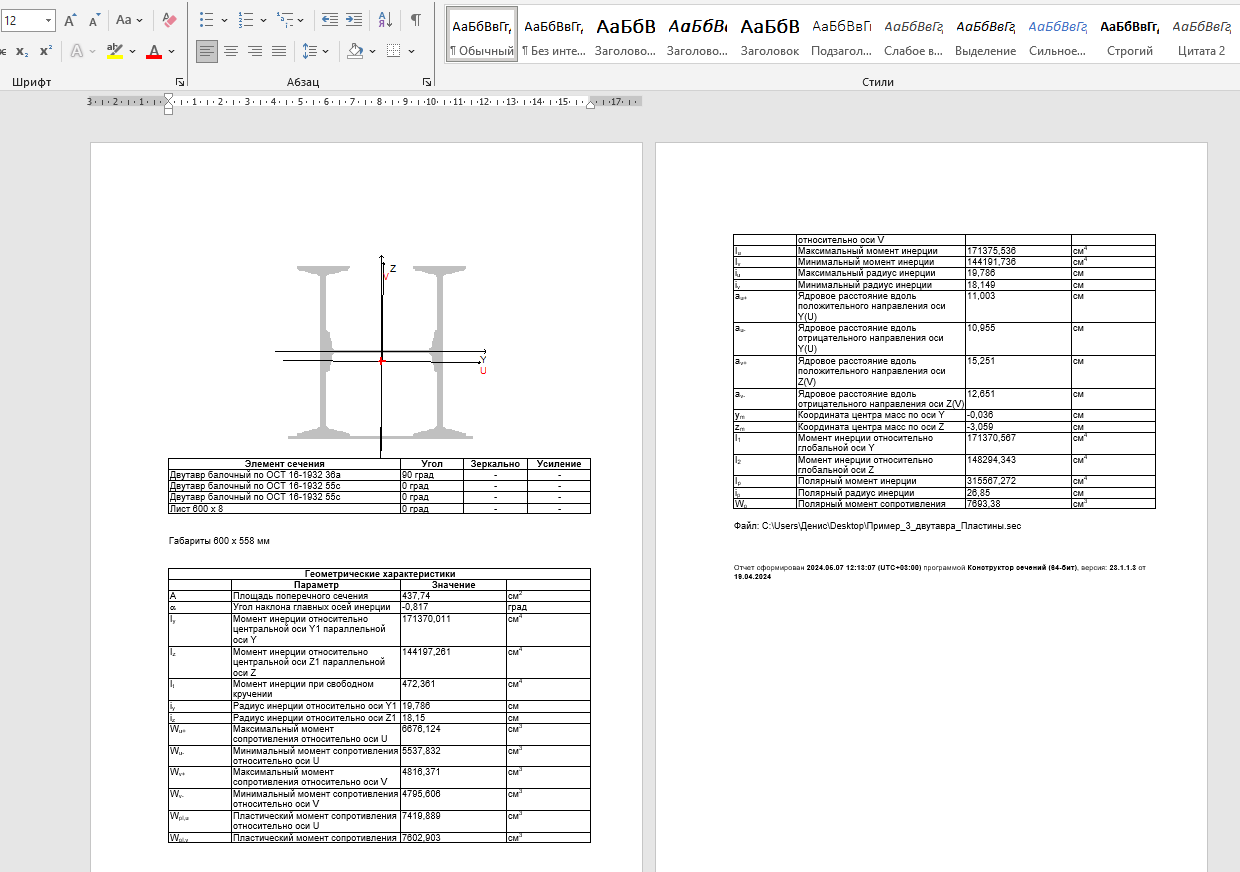

Результаты вычислений представлены в отчете в формате RTF. По завершении отчета автоматически запускается связанное приложение (например, MS Word или WordPad).

Интеграция с другими программами

Данные о геометрических характеристиках можно экспортировать в SCAD++, а также в систему КРИСТАЛЛ для анализа элементов стальных конструкций. Прямые команды позволяют также передать сечения в программы Сезам и Консул.
