КОМЕТА-2

КОМЕТА предназначена для анализа проектных решений и проектирования популярных узлов стержневых металлических конструкций, применяемых в промышленном и гражданском строительстве. Программа включает как информационные (справочные), так и расчетные режимы, охватывающие экспертизу и проектирование узлов.

С помощью КОМЕТЫ можно:

• выполнить экспертизу уже спроектированных узлов в соответствии с действующими нормативами (СНиП II-23-81*, ШНК 2.03.05-13, СП 53-102-2004, СП 16.13330, ДБН В.2.6-163:2010, ДБН В.2.6-198:2014, EN1993-1-1:2005, EN1993-1-8:2005);
• спроектировать узел, используя выбранный прототип с учетом заданных условий.

При проектировании применяется система параметризованных прототипов, адаптирующихся под условия эксплуатации: материал, усилия, типы сечений и пр. Все параметры узла автоматически подбираются под нормативные требования и технические ограничения.

Сертификация

• КОМЕТА имеет сертификат соответствия № РОСС RU.04ПЛК0.ОС01.
• SCAD Office включен в реестр российских программ (реестр: № 2270).

Информационные режимы

• Сталь: выбор марки стали. Включает вкладки: условия применения, листовой и фасонный прокат, трубы.
• Сортамент металлопроката: доступ к базе сортаментов.
• Сортамент листовой стали: прокат по ГОСТ 19903-74, 19904-90, 82-70*, 103-76*.
• Материалы для сварки: выбор согласно СНиП II-23-81*, СП 53-102-2004, СП 16.13330.
• Коэффициенты условий работ: таблицы 6* СНиП и табл. 1 СП, дополненные случаями из примечаний.
• Болты и высокопрочные болты: сортаменты, характеристики, классы.
• Фундаментные болты: справка по типам и расчетному сопротивлению.
• Нормали для стыковки: характеристики равнопрочных стыков на сварке.
• Риски: рекомендации по размещению болтов в профилях.
• Класс и марка бетона: нормативные характеристики, расчетные сопротивления, защитный слой по СНиП.

Расчетные режимы

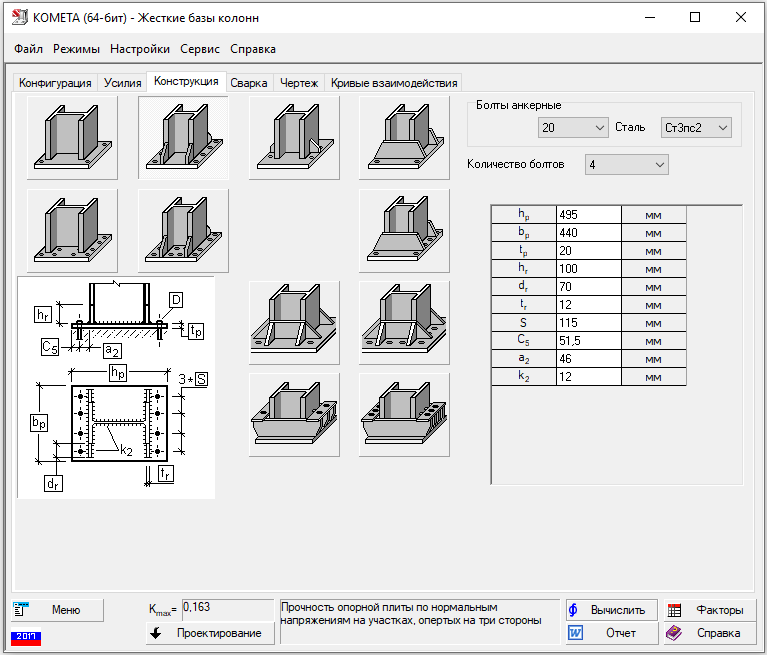

Жесткие базы колонн

Охватывают:

• базы без/с траверсами и ребрами;
• базы с выносными траверсами.

Выполняются проверки прочности всех элементов узла, сварных соединений, а также соблюдение конструктивных ограничений.

Шарнирные базы колонн

Проектирование узлов с шарнирным закреплением. Учитывается траверсная и безтраверсная конструкция. Коэффициент условий работы плиты считается автоматически.

Стыки балок

Проектирование монтажных стыков двутавровых балок:

• накладки с болтами нормальной и высокой прочности;
• фланцевые соединения с регулярным/нерегулярным размещением болтов.

Узлы ферм

Варианты соединений:

• элементы решетки с поясом (рядовые узлы);
• узлы изменения сечения; монтажные и опорные узлы.

Сопряжения ригеля с колонной

Типы:

• жесткие (сварка, высокопрочные болты);
• шарнирные.

Возможны решения с фрикционным соединением и вутами при высоких изгибающих моментах.

Типовые узлы

Сопряжения балок в одном уровне с накладками и опорными уголками. Используются:

• двутавры по ГОСТ 26020-83;
• швеллеры по ГОСТ 8240-89.

Документирование

Итоги расчетов по каждому режиму автоматически оформляются в иллюстрированный RTF-отчет, который можно открыть в Word или любом другом совместимом приложении.
